Case history
Tre esempi concreti di come caratterizzazione, simulazione e misura riducono tempi, rischi e costi.
Tre esempi di come caratterizzazione, simulazione e misura riducono tempi, rischi e costi di sviluppo.
01 · Caratterizzazione e modellazione di componenti

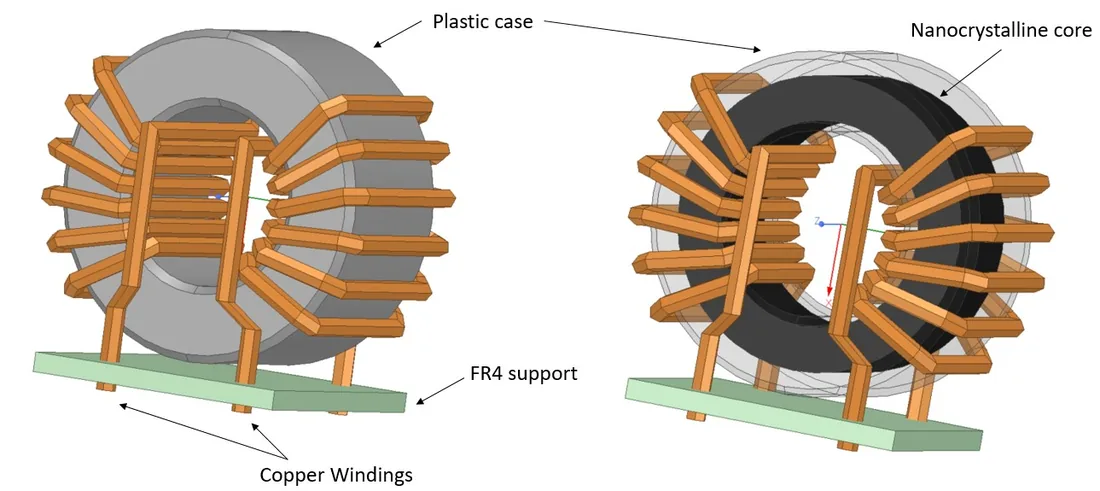

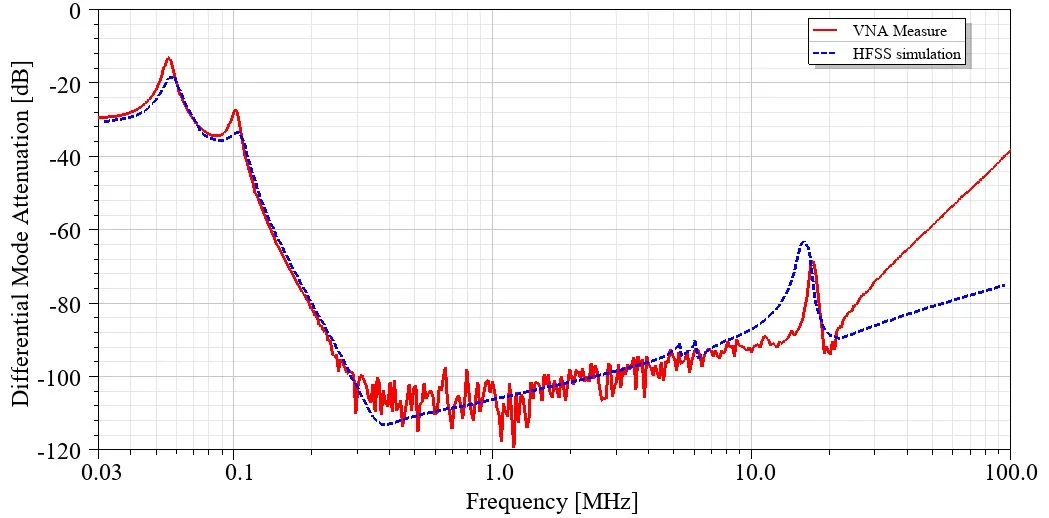

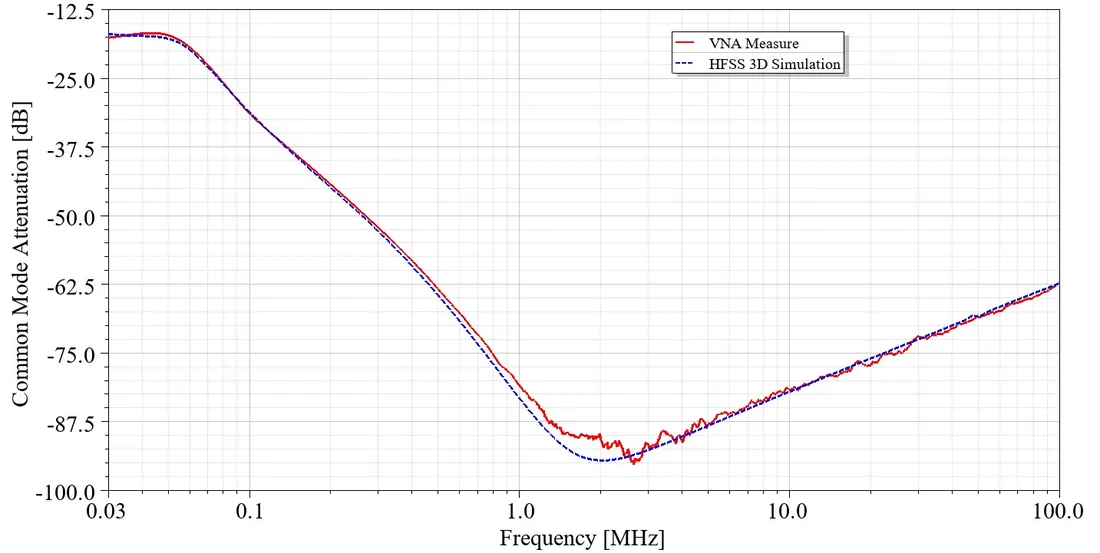

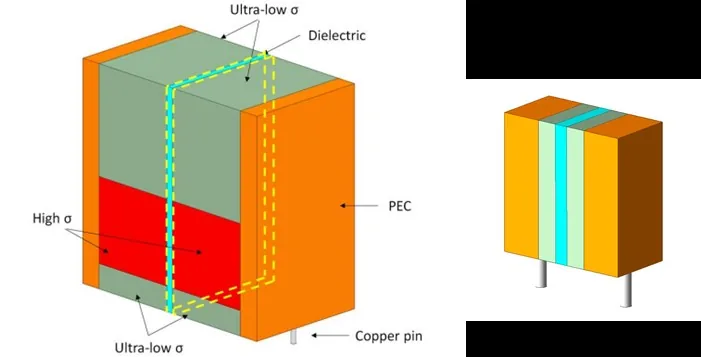

Misuriamo con analizzatore di reti vettoriale (VNA) componenti come le common mode choke e i condensatori a film sottile e ne ricaviamo modelli circuitali a banda larga. Con questi modelli si prevede l'attenuazione di modo comune e di modo differenziale di un filtro EMI di potenza prima di costruire il prototipo.
02 · Simulazioni SPICE/FEM: conformità e riduzione dei costi

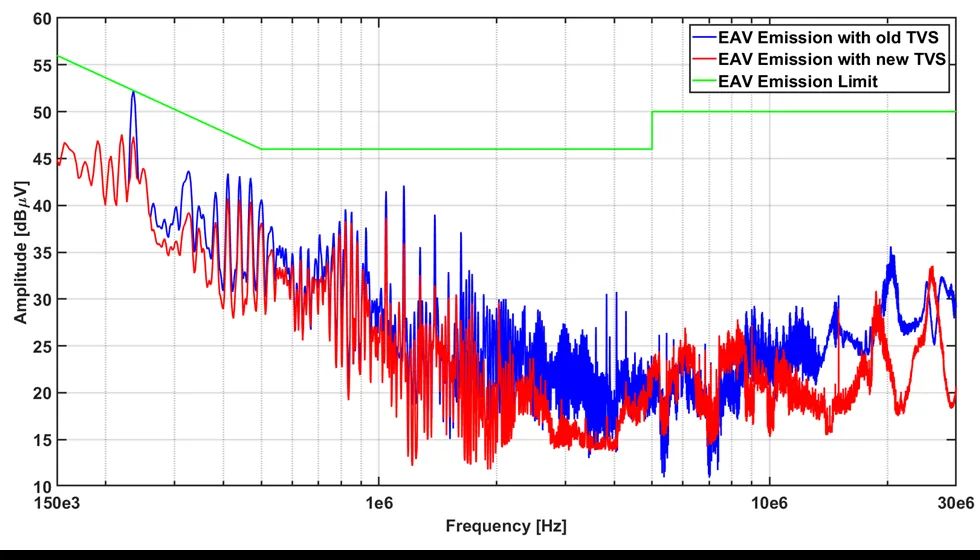

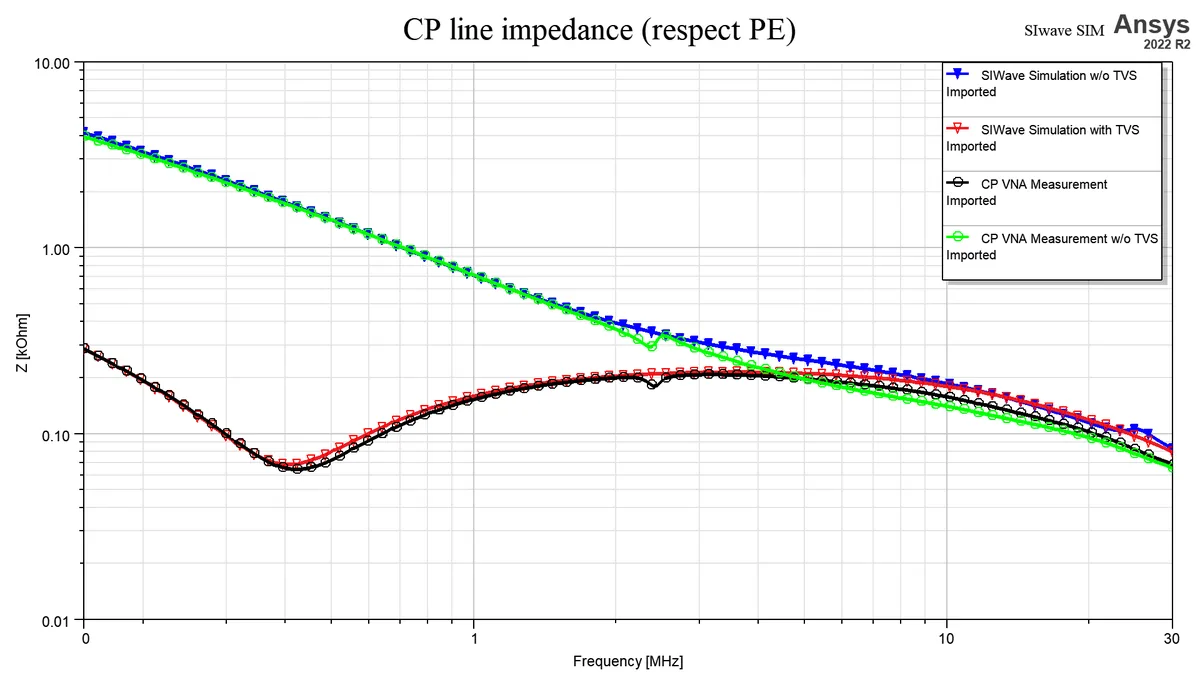

Un prodotto non superava il limite di emissione condotta. Con una simulazione combinata SPICE/FEM abbiamo individuato un "buco di impedenza" dovuto alla capacità parassita di un componente e progettato una contromisura mirata.
- ModellazioneModello del sistema e verifica sperimentale del modello.
- SimulazioneSimulazione combinata PCB/SPICE.
- DiagnosiIdentificazione della causa del problema.
- SoluzioneContromisura e verifica di conformità in laboratorio.
03 · Test bench virtuale

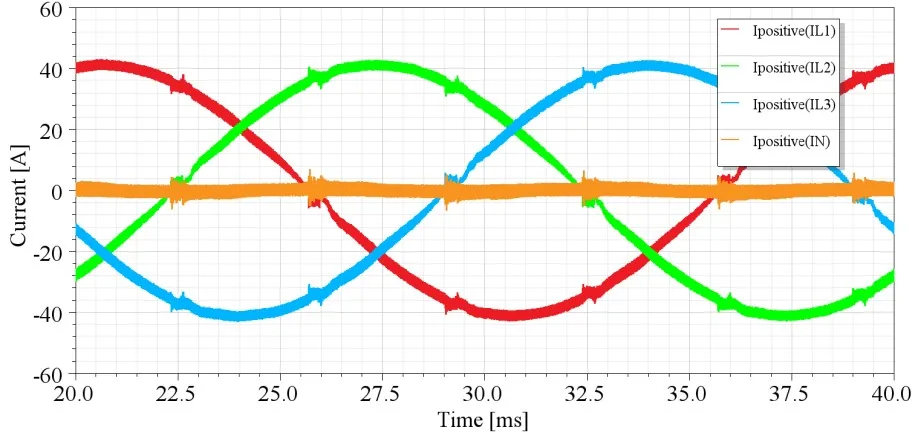

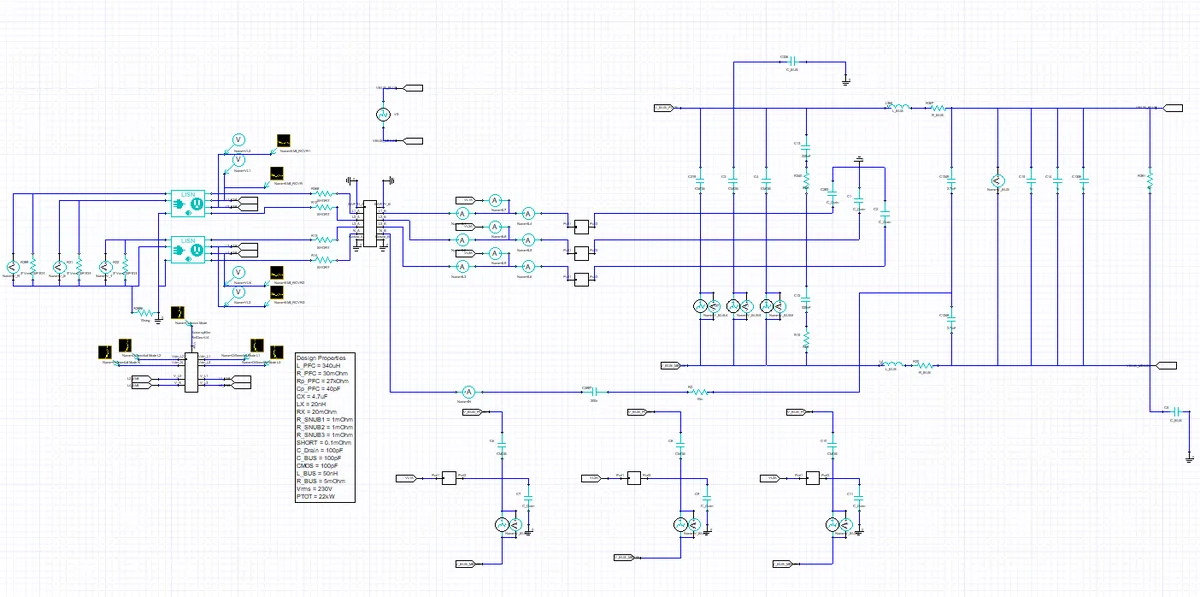

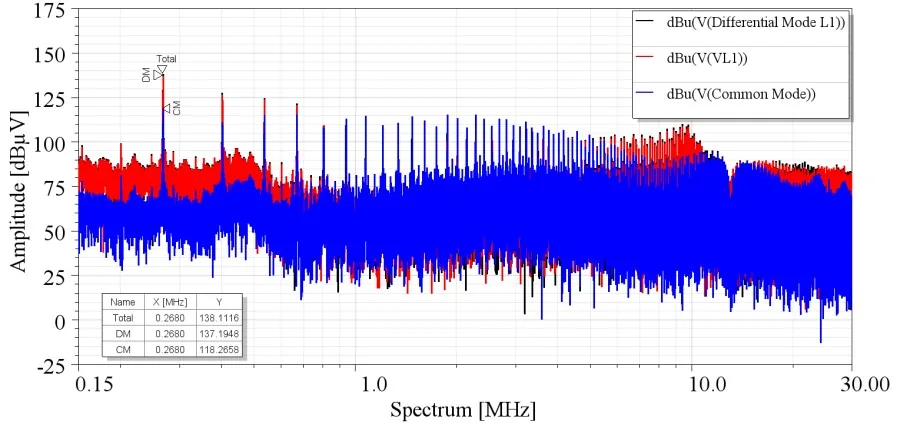

Un banco di prova virtuale in SPICE valuta l'emissione condotta di un convertitore AC/DC: i problemi emergono in simulazione, quando correggerli costa poco, e non in camera anecoica a progetto concluso.
